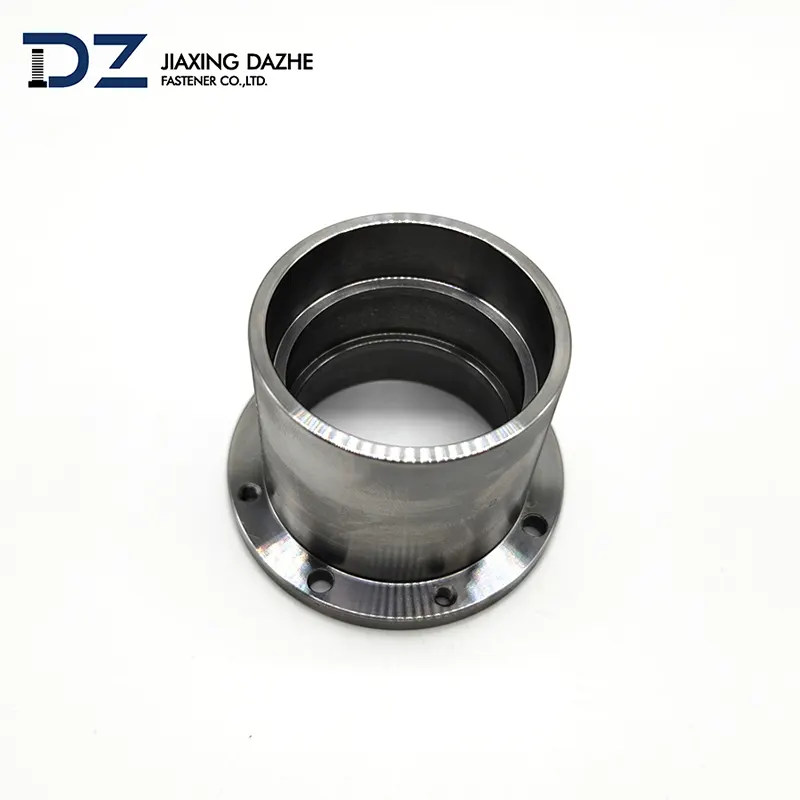

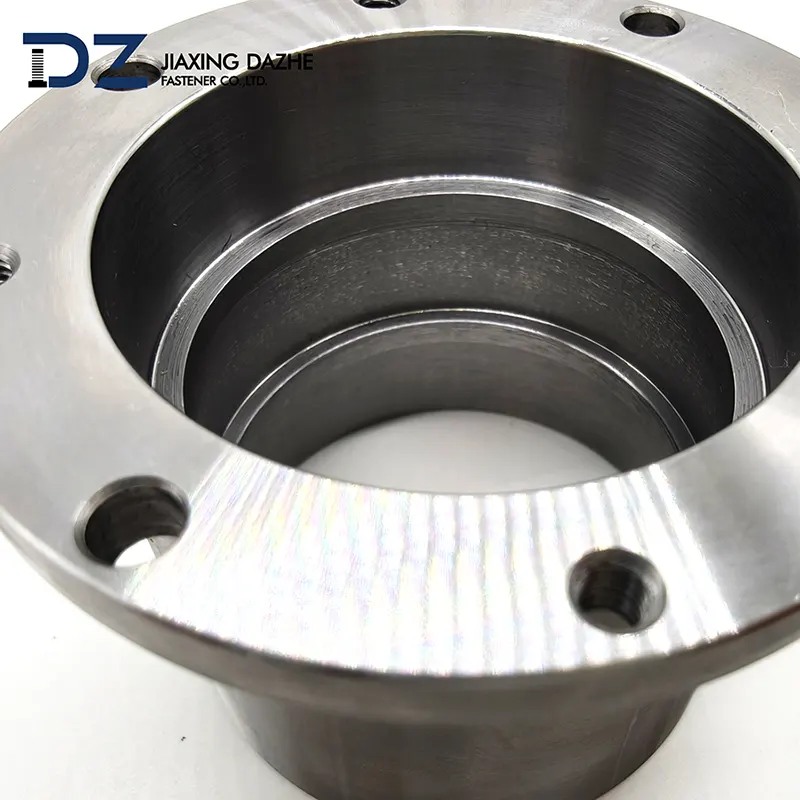

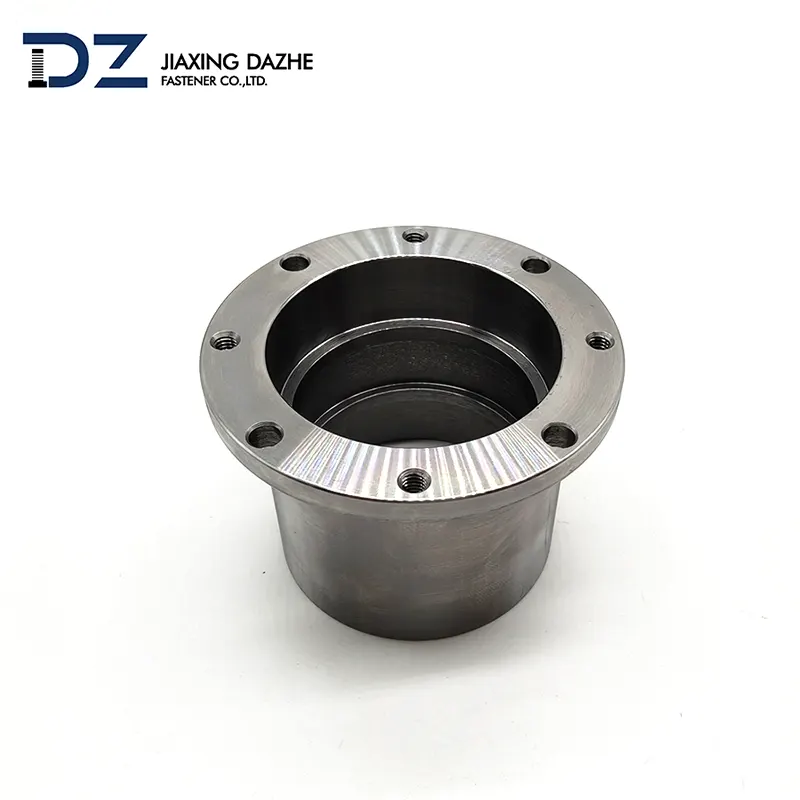

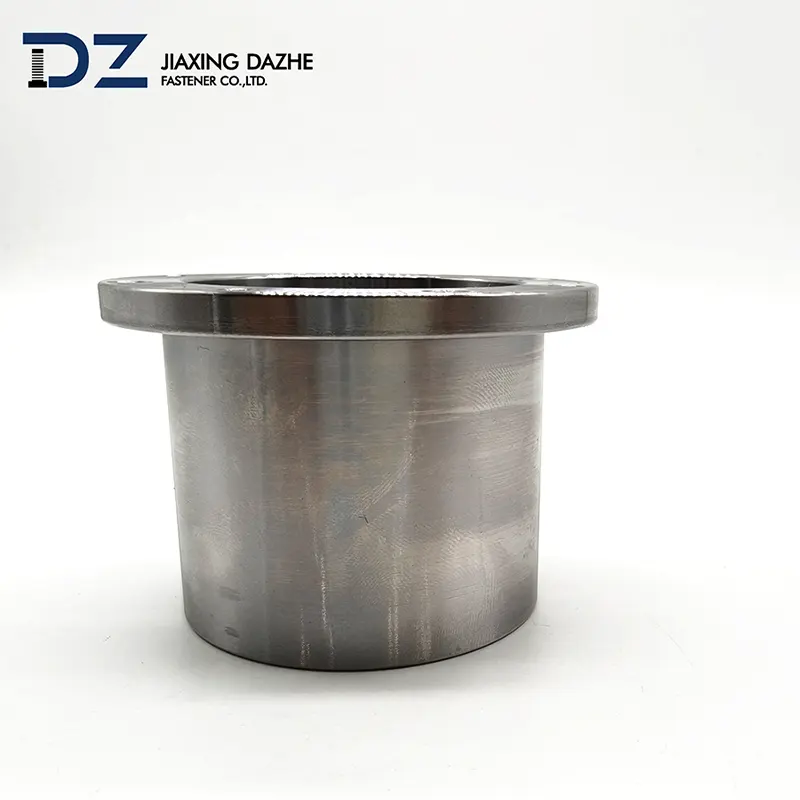

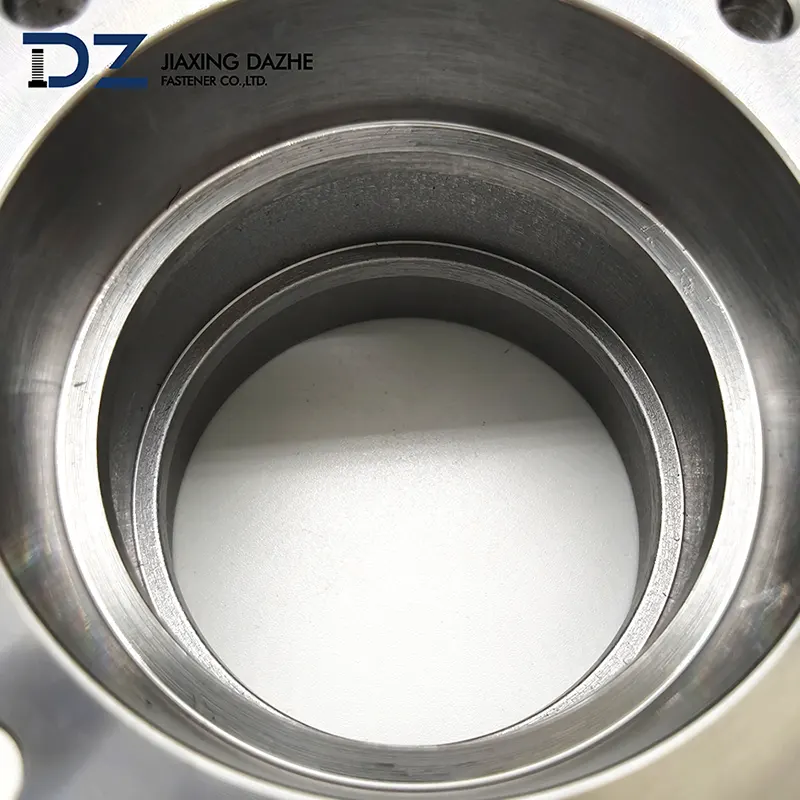

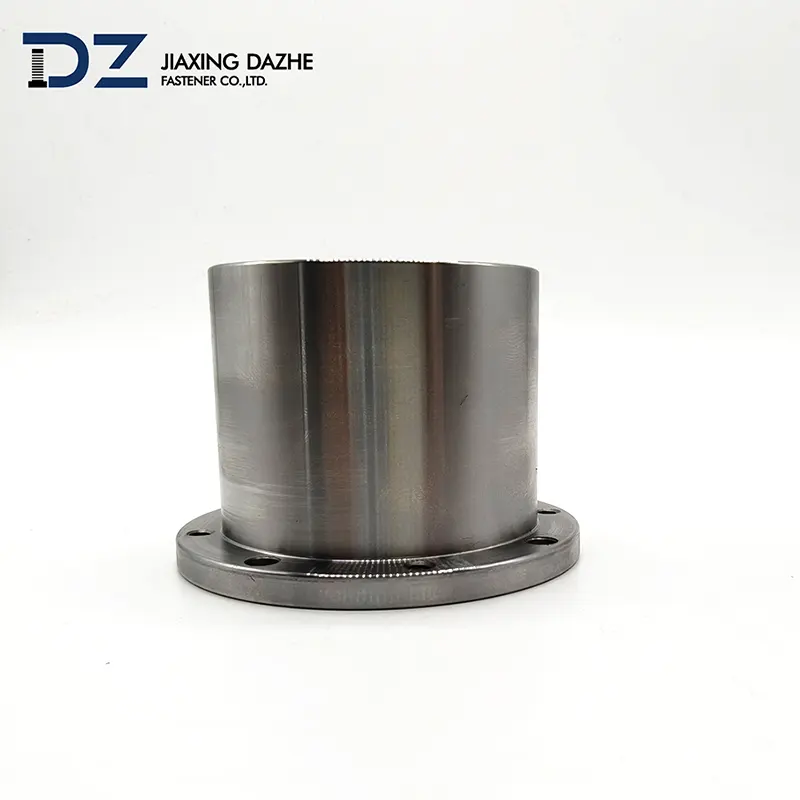

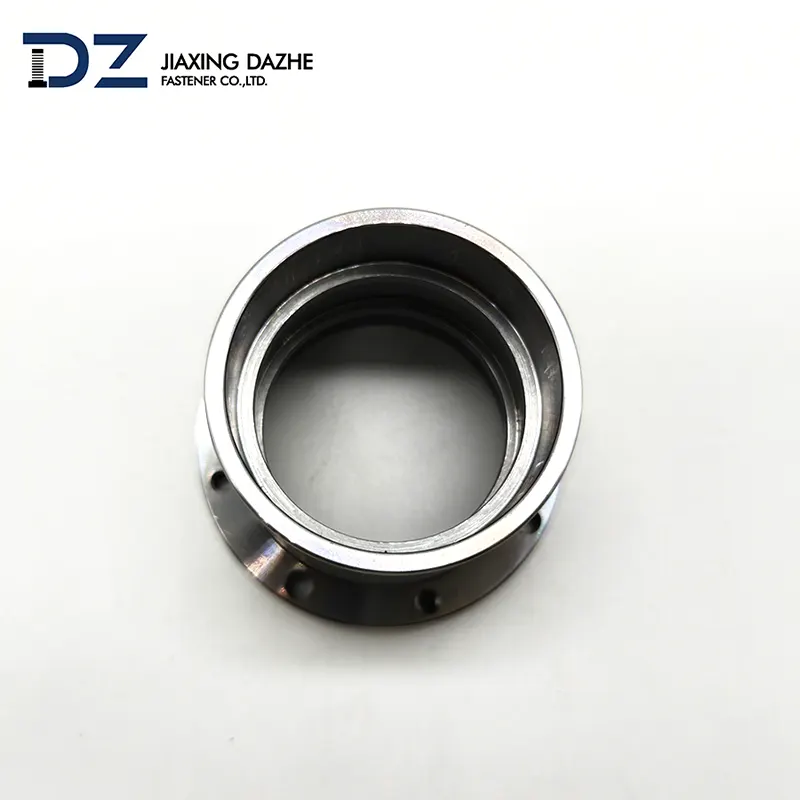

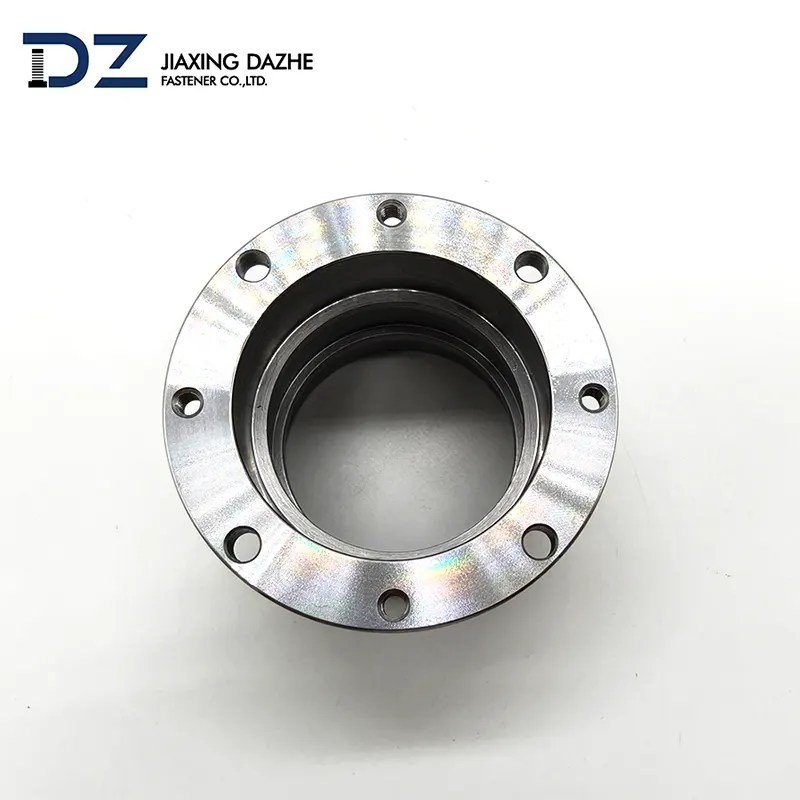

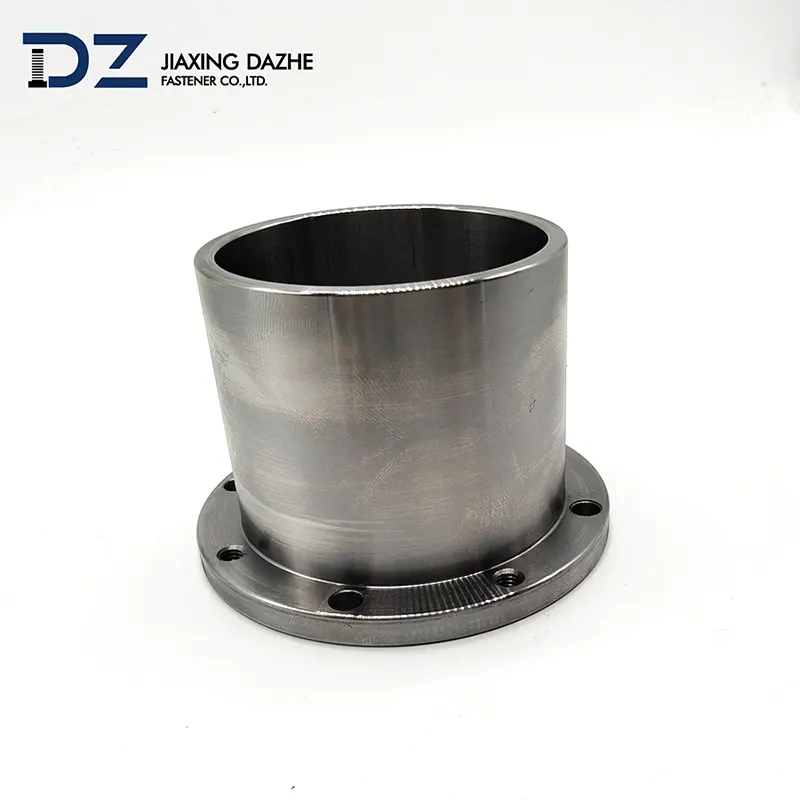

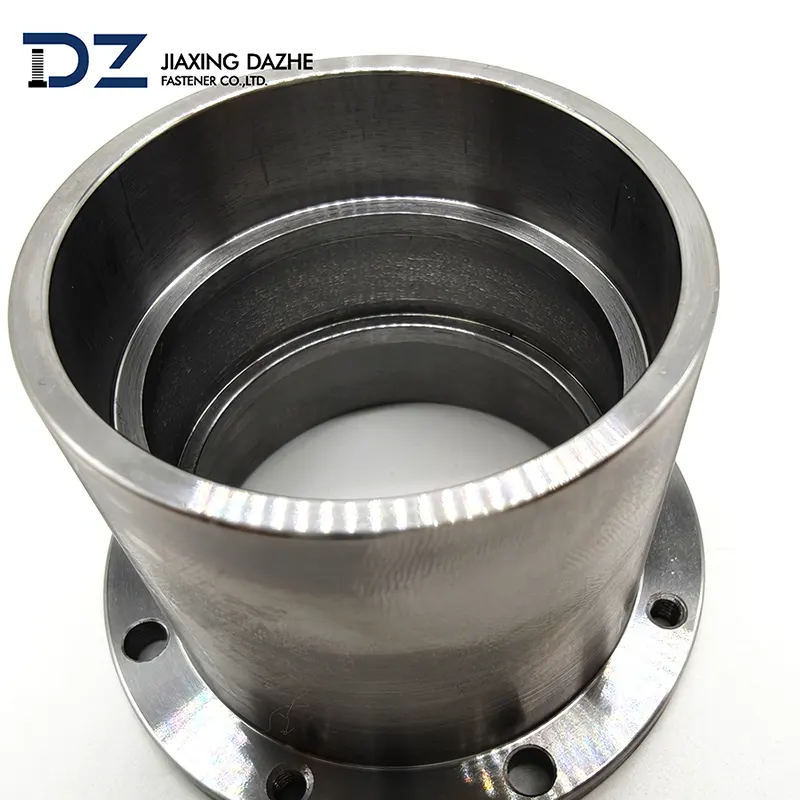

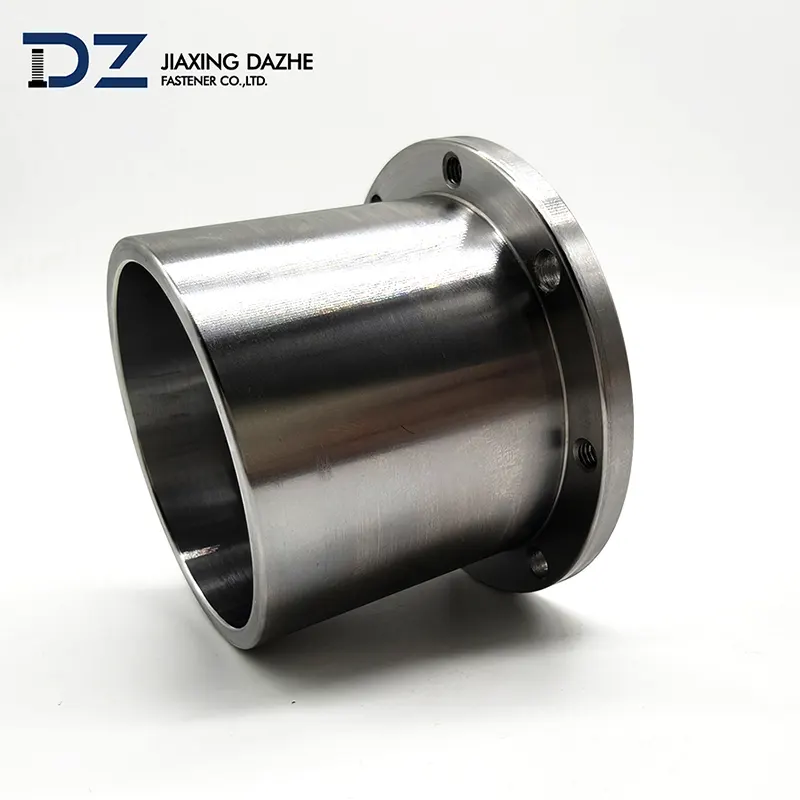

화학 산업 씰용 CNC 가공 부품

1. 케미컬 씰의 CNC 가공 부품에 대한 공통 재료

화학 씰용 CNC 가공 부품은 고온, 고압 및 부식성 매체 작업 조건에서 널리 사용되며 해당 재료는 엄격한 내식성, 고온 저항, 내마모성 및 기계적 안정성 요구 사항을 충족해야 합니다. 대표적인 금속 재료로는 스테인레스 스틸 304, 316L, 2205 듀플렉스 스테인레스 스틸, 하스텔로이 C276 등이 있으며, 이들은 뛰어난 내공식성, 틈새 부식 저항성, 산, 알칼리, 염분, 유기용제 환경에서의 장기 안정성을 위해 선택됩니다. 비금속 및 엔지니어링 재료에는 주로 PTFE, PEEK, 흑연 및 탄소 섬유 강화 복합재가 포함됩니다.

PTFE는 낮은 마찰 계수, 탁월한 화학적 불활성 및 넓은 온도 적응성을 특징으로 하여 정적 및 동적 밀봉 부품에 선호되는 소재입니다. PEEK는 고강도, 고강성, 내피로성, 내열성이 특징으로 고하중, 고속 실링 구조에 적합합니다. CNC 가공 씰링 부품의 전반적인 성능과 서비스 수명을 보장하려면 각 재료가 씰링 시스템의 매체, 온도, 압력 및 이동 형태와 일치해야 합니다.

2. 화학적 밀봉 부품의 CNC 가공 기술 요구 사항

화학적 밀봉 부품의 CNC 가공에는 치수 정확도, 표면 품질, 기하학적 공차 및 밀봉 신뢰성을 중심으로 한 엄격한 기술 요구 사항이 있습니다. 주요 치수 공차는 일반적으로 IT6-IT7 정밀도 수준 내에서 제어되며 효과적인 적합성을 보장하고 누출 위험을 줄이기 위해 일치하는 표면 거칠기가 Ra0.8-Ra0.4μm에 도달해야 합니다. 원통형, 진원도, 직각도, 평면도를 포함한 기하학적 공차는 조립 편차와 고르지 못한 응력을 방지하기 위해 엄격하게 제한됩니다.

모든 CNC 가공 표면에는 버(burr), 균열, 도구 자국 및 기공이 없어야 하며 위생 및 부식 방지 표준을 충족하려면 디버링, 청소, 패시베이션 또는 표면 처리가 필요합니다. 결합 표면 밀봉의 경우 설계 및 작업 조건 준수 여부를 확인하기 위해 치수 검사, 경도 테스트, 압력 테스트 등의 비파괴 테스트가 필요합니다. 기술 요구 사항에는 극한의 작업 조건에서도 안정적인 성능을 보장하기 위한 재료 일관성, 가공 추적성 및 어셈블리 호환성도 포함됩니다.

3. 화학적 밀봉 부품의 CNC 가공 시 가공상의 어려움

화학적 밀봉 부품의 CNC 가공은 특수 소재, 고정밀도, 복잡한 구조로 인해 많은 어려움을 겪고 있습니다. 첫째, 하스텔로이(Hastelloy), PEEK, PTFE 등 난삭재는 경도가 높고 인성이 높거나 열전도도가 낮아 심각한 공구 마모, 칩 접착, 가공 변형을 유발하므로 특수 공구, 냉각 시스템, 최적화된 절삭 매개변수가 필요합니다. 둘째, 벽이 얇은 구조, 작은 홈 및 좁은 실링 표면은 CNC 가공 중에 떨림, 변형 및 치수 드리프트가 발생하기 쉽기 때문에 공구 경로 계획, 클램핑 방법 및 가공 안정성에 대한 요구가 높아집니다.

또한 고정밀 표면 및 공차 요구사항으로 인해 일회성 성형이 어렵고 종종 반정삭, 정삭, 연삭 공정이 필요하여 가공 난이도와 비용이 증가합니다. 복잡한 3D 곡면과 특수 형상의 씰링 구조에는 고성능 CNC 장비와 전문적인 프로그래밍 능력이 필요하며, 사소한 편차라도 씰링 불량으로 이어질 수 있습니다. 따라서 화학적 밀봉 부품의 CNC 가공은 재료 특성, 정밀 제어 및 공정 기술의 포괄적인 과제입니다.
